W nowoczesnych liniach do druku etykiet precyzyjna instalacja mechaniczna systemu LED UV ma bezpośredni wpływ na stabilność produkcji, jakość utwardzania oraz żywotność komponentów. W maszynach fleksograficznych i wąskowstęgowych kaseta LED UV nie jest jedynie źródłem promieniowania, lecz elementem zintegrowanym z geometrią zespołów drukujących, układem prowadzenia wstęgi oraz systemem chłodzenia. Nieprawidłowy montaż prowadzi do strat energii, nierównomiernego utwardzania farb UV oraz problemów z rejestrem kolorów.
W druku etykiet samoprzylepnych wymagania są szczególnie wysokie, ponieważ cienkie podłoża, wysokie prędkości i wielokolorowe zespoły fleksograficzne nie tolerują odchyleń mechanicznych. Dlatego poprawne zamontowanie kasety LED UV stanowi fundament efektywnej pracy całej maszyny.
Budowa kasety LED UV przeznaczonej do maszyn etykietowych
Kaseta LED UV stosowana w maszynach do etykiet składa się z modułu diodowego, obudowy ochronnej, systemu odprowadzania ciepła oraz interfejsów montażowych dopasowanych do ramy maszyny. W porównaniu do tradycyjnych lamp UV, system LED wymaga znacznie większej precyzji pozycjonowania, ponieważ kąt emisji i odległość robocza determinują rzeczywistą dawkę UV docierającą do farby lub lakieru.
W maszynach fleksograficznych kaseta montowana jest najczęściej bezpośrednio za zespołem drukującym lub między stacjami, w zależności od tego, czy pełni funkcję utwardzania końcowego czy pinningu międzykolorowego. Konstrukcja mechaniczna musi uwzględniać drgania, rozszerzalność cieplną oraz łatwy dostęp serwisowy.
Przygotowanie maszyny przed montażem kasety LED UV
Przed rozpoczęciem instalacji mechanicznej konieczna jest dokładna ocena stanu maszyny drukującej. Rama maszyny powinna być sprawdzona pod kątem równoległości do toru wstęgi oraz stabilności punktów mocowania. W maszynach starszego typu, pierwotnie zaprojektowanych pod lampy rtęciowe, często wymagane są adaptery montażowe lub modyfikacje uchwytów.
Istotne jest również określenie dokładnej pozycji kasety względem cylindra drukowego lub wałka dociskowego. Zbyt duża odległość obniża skuteczność utwardzania UV, natomiast zbyt mała zwiększa ryzyko przegrzewania podłoża i mechanicznych kolizji przy wysokich prędkościach druku.

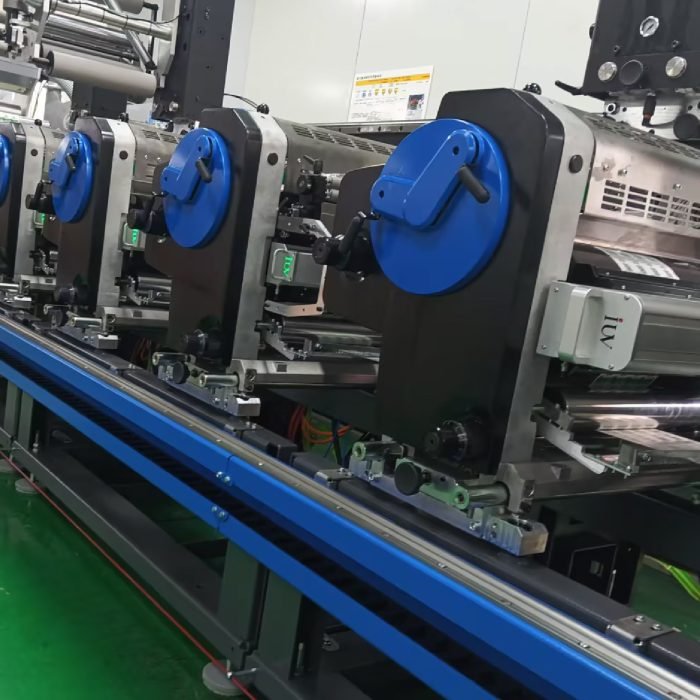

Montaż kasety LED UV w konfiguracji fleksograficznej
W druku fleksograficznym kaseta LED UV musi być zamontowana równolegle do osi cylindra, z zachowaniem jednolitej szczeliny na całej szerokości wstęgi. Nawet niewielkie odchylenia kątowe mogą powodować nierównomierne utwardzanie farb UV, co objawia się różnicami połysku, przyczepności lub odporności chemicznej.
Podczas instalacji należy zwrócić szczególną uwagę na sztywność mocowania. Kaseta LED UV nie może przenosić drgań z ramy maszyny ani zespołów drukujących. W praktyce stosuje się dystanse, prowadnice lub szyny montażowe, które umożliwiają precyzyjną regulację położenia oraz późniejszą kalibrację podczas uruchomienia produkcji.
Specyfika montażu w maszynach wąskowstęgowych
Maszyny wąskowstęgowe charakteryzują się ograniczoną przestrzenią montażową, co stawia dodatkowe wymagania wobec konstrukcji kasety LED UV. Kompaktowe wymiary nie zwalniają jednak z konieczności zachowania prawidłowej geometrii względem wstęgi i zespołów drukujących.
W tego typu maszynach kluczowe jest uwzględnienie trajektorii prowadzenia materiału. Kaseta LED UV nie powinna zakłócać stabilności wstęgi ani powodować dodatkowych naprężeń. Niewłaściwe pozycjonowanie może prowadzić do marszczenia podłoża lub niestabilnego pasowania kolorów, szczególnie przy cienkich foliach PE i PP.
Integracja mechaniczna z systemem chłodzenia
Choć LED UV generuje mniej ciepła niż tradycyjne źródła UV, efektywne odprowadzanie temperatury pozostaje krytyczne dla trwałości diod. Instalacja mechaniczna musi umożliwiać swobodny przepływ powietrza lub integrację z chłodzeniem wodnym, jeśli takie rozwiązanie jest przewidziane.
Kaseta nie powinna być montowana w zamkniętej przestrzeni bez wentylacji. W praktyce oznacza to konieczność zachowania minimalnych odstępów od osłon maszyny oraz innych komponentów. Niewłaściwa integracja mechaniczna systemu chłodzenia prowadzi do spadku mocy UV, skrócenia żywotności diod i niestabilności procesu utwardzania.
Regulacja i kalibracja po montażu mechanicznym
Po zakończeniu montażu kasety LED UV niezbędna jest dokładna regulacja położenia roboczego. Obejmuje ona ustawienie odległości od podłoża, sprawdzenie równoległości oraz weryfikację strefy naświetlania względem szerokości wstęgi. W druku etykiet różnice kilku milimetrów mogą mieć realny wpływ na jakość końcową produktu.
Kalibracja powinna być wykonywana przy rzeczywistych parametrach produkcyjnych, z uwzględnieniem prędkości druku, rodzaju farb UV oraz podłoża. Tylko wtedy możliwe jest uzyskanie stabilnego i powtarzalnego procesu utwardzania.
Bezpieczeństwo i dostęp serwisowy w instalacji LED UV
Instalacja mechaniczna kasety LED UV musi spełniać wymagania bezpieczeństwa obowiązujące w przemyśle poligraficznym. Obejmuje to odpowiednie osłony chroniące operatora przed promieniowaniem UV oraz zabezpieczenia mechaniczne zapobiegające przypadkowemu kontaktowi z elementami nagrzewającymi się.
Równie istotny jest dostęp serwisowy. Kaseta powinna być zamontowana w sposób umożliwiający szybki demontaż lub regulację bez konieczności rozbierania całej sekcji maszyny. W zakładach produkujących etykiety czas przestoju ma bezpośrednie przełożenie na koszty, dlatego ergonomia montażu jest kluczowym elementem projektowym.
Znaczenie poprawnej instalacji dla jakości UV curing
Poprawnie zamontowana kaseta LED UV zapewnia równomierne utwardzanie farb i lakierów UV, stabilną reprodukcję kolorów oraz wysoką odporność nadruku. W druku fleksograficznym i etykietowym ma to bezpośredni wpływ na przyczepność do podłoża, odporność na ścieranie oraz kompatybilność z dalszymi procesami, takimi jak laminacja czy sztancowanie.
Błędy instalacyjne często manifestują się dopiero na etapie produkcji seryjnej, dlatego profesjonalne podejście do montażu mechanicznego LED UV jest inwestycją w długoterminową niezawodność linii drukującej.
