W druku etykietowym precyzyjne pozycjonowanie lampy LED UV ma bezpośredni wpływ na skuteczność utwardzania farb i lakierów. W maszynach fleksograficznych oraz wąskowstęgowych geometria naświetlania decyduje o tym, czy energia UV dociera do warstwy farby w sposób równomierny i powtarzalny. Nawet niewielkie odchylenia kąta mogą prowadzić do różnic w połysku, przyczepności lub odporności mechanicznej nadruku.
W przeciwieństwie do tradycyjnych lamp UV, źródła LED UV emitują promieniowanie w określonym zakresie kątowym. Oznacza to, że ustawienie lampy względem wstęgi i cylindra drukowego jest kluczowym parametrem procesowym, a nie jedynie kwestią montażu mechanicznego.
Charakterystyka emisji LED UV a geometria naświetlania
Lampy LED UV stosowane w druku fleksograficznym charakteryzują się ukierunkowaną emisją promieniowania. Energia UV jest skupiona w określonym obszarze, co pozwala na wysoką efektywność utwardzania przy niższym zużyciu energii. Jednocześnie wymaga to precyzyjnego ustawienia kąta padania światła na farbę UV.
W maszynach do druku etykiet, gdzie wstęga porusza się z dużą prędkością, kąt ustawienia lampy wpływa na czas ekspozycji oraz rzeczywistą dawkę UV. Zbyt prostopadłe ustawienie może ograniczać penetrację warstwy farby, natomiast nadmierne odchylenie powoduje straty energii i nierównomierne utwardzanie na szerokości wstęgi.
Punkt odniesienia przy ustawianiu lampy LED UV
Podstawowym punktem odniesienia podczas pozycjonowania lampy LED UV jest powierzchnia drukowanego podłoża. W druku etykiet samoprzylepnych może to być papier, folia PP lub PE, a każdy z tych materiałów reaguje inaczej na promieniowanie UV. Dlatego ustawienie kąta powinno uwzględniać nie tylko samą lampę, lecz także charakter podłoża i grubość warstwy farby.

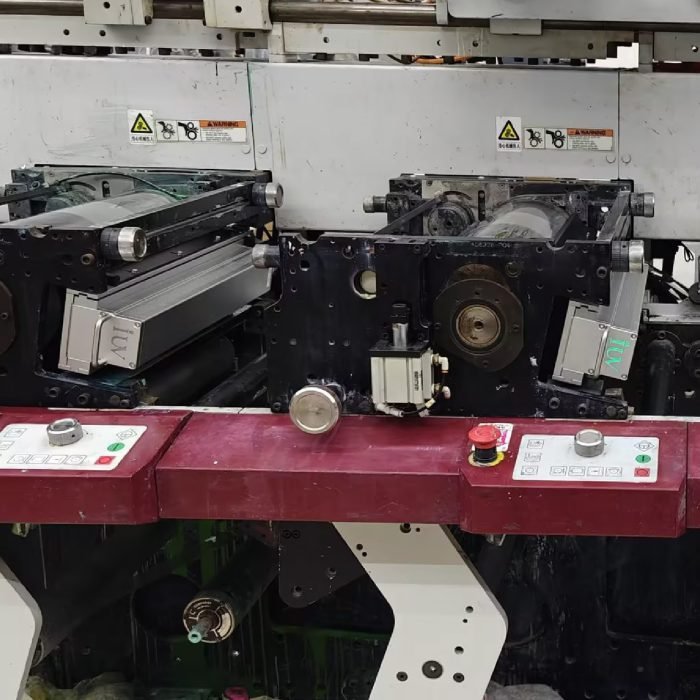

W praktyce w maszynach fleksograficznych lampa LED UV jest ustawiana względem styku wstęgi z cylindrem dociskowym lub chłodzącym. Stabilność tego punktu jest kluczowa dla zachowania powtarzalnych warunków UV curing w całym nakładzie.
Ustawienie kąta lampy w konfiguracji pinningowej
W druku fleksograficznym często stosuje się LED UV do pinningu międzykolorowego. W takim przypadku celem nie jest pełne utwardzenie farby, lecz jej wstępna stabilizacja przed kolejną stacją drukującą. Kąt ustawienia lampy LED UV w trybie pinningu powinien sprzyjać krótkiej, intensywnej ekspozycji.
Zbyt agresywne naświetlanie pod kątem prostym może prowadzić do nadmiernego utwardzenia powierzchni farby i problemów z przyczepnością kolejnych warstw. Odpowiednie odchylenie lampy pozwala uzyskać kontrolowany efekt żelowania farby bez negatywnego wpływu na rejestr i transfer farby.
Pozycjonowanie lampy LED UV do utwardzania końcowego
W przypadku końcowego utwardzania farb i lakierów UV kąt ustawienia lampy ma wpływ na głębokość penetracji promieniowania. W druku etykiet z grubszą warstwą lakieru lub farb o wysokiej pigmentacji konieczne jest takie ustawienie lampy, aby energia UV docierała do całej objętości powłoki.
W maszynach wąskowstęgowych często stosuje się lekkie nachylenie lampy w kierunku przeciwnym do ruchu wstęgi. Pozwala to wydłużyć efektywny czas naświetlania bez konieczności zwiększania mocy LED UV, co sprzyja stabilności procesu i ochronie podłoża.
Wpływ kąta lampy na równomierność utwardzania
Równomierne utwardzanie na całej szerokości wstęgi jest jednym z najważniejszych wyzwań w druku etykiet. Nieprawidłowy kąt ustawienia lampy LED UV może powodować różnice w dawce UV pomiędzy środkiem a krawędziami wstęgi. Efektem są widoczne różnice połysku lub lokalne problemy z przyczepnością.
Dlatego podczas pozycjonowania lampy należy zwrócić uwagę na jej równoległość względem osi maszyny. Nawet minimalne skręcenie kasety LED UV może prowadzić do asymetrii naświetlania, szczególnie przy szerokich wstęgach i wysokich prędkościach druku.
Regulacja kąta w maszynach wąskowstęgowych
Maszyny wąskowstęgowe oferują ograniczoną przestrzeń regulacyjną, co sprawia, że ustawienie kąta lampy LED UV musi być wykonane z dużą precyzją. Regulacja odbywa się zazwyczaj poprzez uchwyty montażowe lub prowadnice, które pozwalają na zmianę położenia w niewielkim zakresie.
W praktyce każda zmiana kąta powinna być weryfikowana podczas próby drukarskiej. Nawet niewielka korekta może znacząco wpłynąć na stabilność UV curing, szczególnie przy cienkich foliach i wysokich prędkościach linii produkcyjnej.
Testy procesowe po ustawieniu lampy LED UV
Po ustawieniu kąta lampy LED UV niezbędne jest przeprowadzenie testów procesowych. Obejmują one ocenę stopnia utwardzenia farby, odporności na ścieranie oraz zachowania nadruku podczas dalszych operacji, takich jak sztancowanie lub nawijanie.
W druku fleksograficznym testy powinny być wykonywane przy docelowych parametrach produkcyjnych. Tylko wtedy możliwe jest potwierdzenie, że wybrany kąt ustawienia zapewnia stabilny i powtarzalny proces UV curing w całym nakładzie.
Znaczenie prawidłowego pozycjonowania dla jakości druku etykiet
Prawidłowo ustawiona lampa LED UV zapewnia nie tylko skuteczne utwardzanie, lecz także stabilność całego procesu drukowania. W druku etykiet przekłada się to na jednolitą jakość wizualną, wysoką odporność nadruku oraz mniejsze zużycie energii.
Błędy w pozycjonowaniu lampy często prowadzą do kompensacji poprzez zwiększanie mocy LED UV, co skraca żywotność diod i obniża efektywność ekonomiczną. Dlatego precyzyjne ustawienie kąta należy traktować jako kluczowy element optymalizacji procesu UV curing w nowoczesnych maszynach fleksograficznych.
