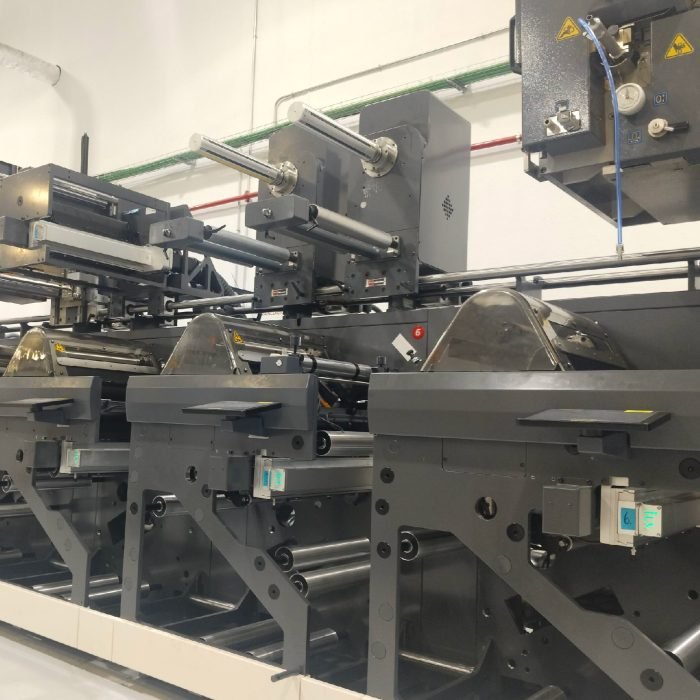

Systemy UV LED zrewolucjonizowały druki wąskowstęgowe. Niskie nagrzewanie podłoża, szybkie utwardzanie atramentu i mniejsze zużycie energii to tylko kilka korzyści. W druku etykiet (label printing), w technikach flexograficznych, drukach wklęsłych (gravure) oraz wąskoformatowanych pracach, UV LED pozwala utrzymać wysoką jakość i stabilną produkcję. Niniejszy artykuł prowadzi przez instalację i konserwację systemu UV LED w takich konfiguracjach, podkreślając specyfikę każdego z głównych sposobów druku.
Planowanie systemu UV LED dla druku wąskowstęgowego
Dlaczego warto dopasować system do rodzaju druku? Etykiety często wymagają intensywnego zestawiania kolorów i szybkich cykli. Flexografia potrzebuje stabilnego naświetlania przy elastycznych farbach UV. Druk gravure oczekuje równomiernego utwardzania płynnych inków na cienkich nośnikach. Wąska szerokość ( narrow web) wymaga precyzyjnego rozmieszczenia modułów LED i krótkich odległości od podłoża. Kluczowe czynniki to: szerokość web, prędkość pracy, rodzaj farb UV i ich formulacje, a także odchyłki temperatury. Wybierając moduły, zwróć uwagę na: długość fali, moc na mm, rozkład natężenia i możliwość monitorowania strumienia UV.
Wybór modułów i konfiguracja
- Długość fali: najczęściej 385–405 nm dla UV-LED. Niektóre farby wymagają specjalnych zakresów w zależności od fotoinicjatora.
- Moc i rozstaw: moc na moduł powinna pokryć całą szerokość webu. Rozstaw modułów musi zapewnić równomierne natężenie w całej strefie nadruku.
- Chłodzenie: wąska skala wymaga solidnego systemu chłodzenia. Zbyt wysoka temperatura podnosi zużycie lamp i pogarsza stabilność barw.
- Sterowanie: możliwość synchronizacji z predyspozycjami maszyny i z systemem wizyjnym. Włączenie/wyłączenie, korekty intensywności i monitorowanie stanu LED.
Krok po kroku instalacja UV LED w druku wąskowstęgowym
Krok 1. Ocena maszyny i wymagań procesu
- Zidentyfikuj szerokość webu, grubość nośnika i rodzaj farb UV.
- Sprawdź miejsce na maszynie na zamocowanie modułów i okablowanie.
- Zbadaj dostęp do zasilania, interfejsów sterowania i systemu chłodzenia.
Krok 2. Wybór konfiguracji modułów i ich rozmieszczenie
- Zaplanuj liniowe lub kaskadowe rozmieszczenie modułów w zależności od szerokości.
- Ustal odległość lamp od powierzchni nośnika. Z reguły jest to kilka milimetrów, zależnie od konstrukcji.
- Ustal potrzebę filtrów ochronnych i osłon przeciwsłonecznych, które chronią oczy operatora.
Krok 3. Projekt mocowania i mechanika
- Wykorzystaj materiały odporne na drgania i chemikalia. Zabezpiecz smary i kurz.
- Zapewnij możliwość łatwej regulacji wysokości i kąta padania promieni UV.
- Zainstaluj osłony ochronne i łatwy dostęp do czyszczenia.
Krok 4. Zasilanie i sterowanie
- Podłącz zasilanie zgodnie z dokumentacją. Zabezpiecz kabel z TTL/analogowym sygnałem sterującym.
- Połącz układ z panelem operatorskim maszyny. Zaplanuj funkcje awaryjne i interlocki bezpieczeństwa.
- Skonfiguruj automatyczne włączanie podczas startu i wyłączanie przy zatrzymaniu maszyny.
Krok 5. Chłodzenie i ochrona termiczna
- Zastosuj odpowiednie chłodzenie—przewody cieplne, wentylatory, a w przypadku modułów wysokiej mocy również chłodzenie cieczą.
- Zainstaluj czujniki temperatury w pobliżu modułów. W razie przekroczeń system ostrzeże operatora.
Krok 6. Kalibracja i testy
- Zweryfikuj intensywność UV na różnych pozycjach w strefie drukowej. Wykonaj pomiary radiometryczne.
- Sprawdź jednorodność utwardzania na różnych kolorach i gatunkach nośników.
- Przeprowadź próbną serię z etykietami i dokumentuj wyniki. Upewnij się, że dotyczy to flexo, gravure i etykiet wąskoformatowanych.
Krok 7. Szkolenie personelu i dokumentacja
- Przeszkol personel w zakresie obsługi, bezpiecznego czyszczenia i diagnozowania problemów.
- Sporządź przewodnik operacyjny i rejestr serwisowy. Notuj wszelkie ustawienia i ich skutki.
Krok po kroku konserwacja i monitorowanie UV LED
Codzienna obsługa
- Sprawdzaj czystość soczewek i szyb ochronnych. Używaj delikatnych środków i miękkich ściereczek.
- Kontroluj ustawienie modułów i ich pozycję względem nośnika. Sprawdź, czy nie uległy przemieszczeniom.
- Monitoruj temperatury modułów i układu chłodzenia. Zbyt wysoka temperatura obniża efektywność.
Cotygodniowa kontrola
- Przeprowadź pomiar natężenia UV w kilku punktach na szerokości webu. Zapisz wyniki i porównaj z wartością referencyjną.
- Oceń stan filtrów ochronnych i osłon. W razie zużycia wymień je na nowe.
- Czyść środowisko pracy z pyłu i resztek farby, które mogą ograniczać przepływ UV.
Okresowa konserwacja
- Wymieniaj moduły LED zgodnie z zaleceniami producenta. Starsze moduły tracą jasność i stabilność.
- Sprawdzaj styki zasilania i sygnałowe. Przerywające połączenia prowadzą do nieregularnego utwardzania.
- Sprawdź system chłodzenia i wymień płyny zgodnie z specyfikacją.
Jakość druku a UV LED
- UV LED zapewnia szybkie utwardzanie bez nadmiernego nagrzewania. To ogranicza wypaczenia termiczne podłoży etykietowych.
- Stabilne natężenie światła przekłada się na jednolite dotykanie farby. Dzięki temu dot gain i merytoryczne odcienie są powtarzalne.
- W przypadku flexo i gravure UV umożliwia stosowanie szerokiej palety farb UV o różnych lepkościach. To pomaga w uzyskaniu precyzyjnego odwzorowania kolorów i ostrości wydruku.
- Etykiety z UV LED często wykazują lepszą odporność na działanie światła i warunków temperaturowych w zastosowaniach końcowych.
Znaczenie dla poszczególnych sektorów druku
Etykiety (label printing)
- Wysoka odporność farb UV na światło i czynniki chemiczne. Krótkie czasy cyklu skracają czas realizacji.
- Konieczność precyzyjnego zagruntowania i równomiernego utwardzania na różnych rodzajach nośników.
Flexografia (druk flexograficzny)
- Jednolita utwardzalność na rolach i formach. Neutralizacja przesunięć dotyku i minimalizacja śladów.
- Elastyczność w doborze farb i dodatków fotowydzielających. UV LED dostosowuje się do różnych właściwości farb.
Druk gravure (druk wklęsły)
- Wysokie wymagania co do konsystencji farb i przepływu. UV LED umożliwia lepsze kontrolowanie twardości i adhezji na cienkich nośnikach.
- Efektywność energetyczna i redukcja emisji cieplnej pomagają utrzymać stabilne parametry.
Druk narrow web
- Wąskie formaty wymagają precyzyjnego ustawienia modułów i szybkich korekt. UV LED oferuje natychmiastowe utwardzanie, co pomaga w utrzymaniu wysokiej wydajności.
- Zmniejszenie temperatury nośnika ogranicza problemy z deformacją i poprawia jakość kolorów na cienkich foliach.
Najczęściej popełniane błędy i jak ich unikać
- Zbyt duża odległość lamp od podłoża. Prowadzi do nierównomiernego utwardzania. Ustal optymalny gap według rekomendacji producenta.
- Niewystarczające chłodzenie. Przegrzanie skraca żywotność diod i pogarsza stabilność światła. Monitoruj temperatury i utrzymuj przepływ powietrza.
- Brak regularnego pomiaru intensywności UV. Niezawodne utwardzanie jest kluczem do jakości. Wykonuj cykliczne pomiary i koryguj ustawienia.
- Zaniedbanie czyszczenia soczewek i osłon. Zanieczyszczenia ograniczają przekaz światła. Czyść zgodnie z harmonogramem.
- Niewłaściwe materiały eksploatacyjne. Wybieraj farby UV, które są zoptymalizowane pod kątem UV LED i nośników.
Bezpieczeństwo i zgodność
- Przestrzegaj przepisów BHP dotyczących UV. Noszenie okularów ochronnych i osłon oczu jest obowiązkowe.
- Upewnij się, że wszystkie osłony i interlocki działają poprawnie przed uruchomieniem.
- Przechowuj środki czyszczące i filtry w bezpiecznym miejscu. Unikaj kontaktu chemikaliów z skórą.
Podsumowanie
Krok po kroku instalacja i konserwacja systemów UV LED w druku wąskowstęgowym umożliwia stabilne, wydajne i wysokiej jakości utwardzanie farb UV w segmencie etykiet i wąskiego druku. Dzięki odpowiedniemu doborowi modułów, rygorystycznym procedurom instalacyjnym i konsekwentnej konserwacji, można uzyskać powtarzalne wyniki w flexografii, gravure i narrow web. Prawidłowa kalibracja, monitorowanie intensywności oraz szkolenie operatorów to klucz do pełnego wykorzystania możliwości UV LED w tej klasie druku. Dbałość o detale i systematyczne przeglądy przekładają się na mniejsze koszty eksploatacyjne i lepszą jakość końcową etykiet.
