Współczesny przemysł poligraficzny nieustannie poszukuje rozwiązań, które zwiększą efektywność, poprawią jakość druku i jednocześnie zmniejszą negatywny wpływ na środowisko. Jednym z kluczowych obszarów innowacji jest technologia utwardzania farb. Tradycyjne lampy rtęciowe, choć przez lata stanowiły standard, ustępują miejsca nowocześniejszym i bardziej ekologicznym lampom UV LED. Szczególnie w druku offsetowym, a zwłaszcza w jego specjalistycznych odmianach, takich jak druk etykiet, fleksograficzny czy wąskowstęgowy, wdrożenie systemu UV LED otwiera nowe możliwości.
Ten przewodnik przedstawia szczegółowy proces instalacji i kalibracji lamp UV LED, koncentrując się na specyfice różnych rodzajów druku offsetowego. Celem jest zapewnienie optymalnej wydajności systemu, doskonałego utwardzenia farby i maksymalnej trwałości druku.
Zrozumienie technologii UV LED w kontekście druku
Lampy UV LED to półprzewodnikowe źródła światła emitujące promieniowanie ultrafioletowe. W przeciwieństwie do tradycyjnych lamp rtęciowych, oferują one szereg zalet:
- Długowieczność: Żywotność lamp LED jest wielokrotnie dłuższa, co redukuje koszty konserwacji i wymiany.
- Niskie zużycie energii: Zużywają znacznie mniej prądu, przekładając się na niższe rachunki za energię.
- Natychmiastowe włączanie/wyłączanie: Pozwala to na precyzyjne sterowanie czasem naświetlania i unikanie niepotrzebnego przegrzewania materiału.
- Brak emisji rtęci: Są bardziej ekologicznym rozwiązaniem.
- Precyzyjna długość fali: Emitują światło o określonej, wąskiej długości fali (np. 365 nm, 385 nm, 395 nm, 405 nm), co idealnie dopasowuje się do reakcji fotopolimeryzacji w farbach UV.
- Niska emisja ciepła: Minimalizuje ryzyko deformacji podłoża, co jest kluczowe przy druku na wrażliwych materiałach, np. foliach w druku etykiet.
W druku offsetowym, gdzie wymagana jest wysoka rozdzielczość i powtarzalność, prawidłowe działanie systemu UV LED ma fundamentalne znaczenie dla osiągnięcia pełnego utwardzenia farby na całej powierzchni zadruku.
Specyfika różnych rodzajów druku offsetowego i ich wymagania
Każdy z omawianych rodzajów druku ma swoje unikalne cechy, które wpływają na proces instalacji i kalibracji lamp UV LED:
- Druk etykiet: Często wykorzystuje szeroką gamę podłoży – od papieru po folie polipropylenowe i polietylenowe. Wymaga precyzyjnego utwardzenia, aby zapewnić odporność na ścieranie i chemikalia. Niska emisja ciepła przez lampy LED jest tu szczególnie ważna, aby uniknąć odkształceń folii.
- Druk fleksograficzny (fleksodruk): Choć często kojarzony z drukiem opakowań, jest również stosowany w produkcji etykiet i wąskich wstęg. Używa podniesionych form drukowych i farb w niskiej lepkości. Szybkość produkcji jest kluczowa, a lampy LED umożliwiają błyskawiczne utwardzanie.
- Druk offsetowy (płaskodrukowy): Dotyczy tu zarówno druku arkuszowego, jak i wąskowstęgowego. W druku arkuszowym, gdzie często stosuje się grubsze papiery i kartony, lampy LED zapewniają równomierne utwardzanie na całej powierzchni. W druku wąskowstęgowym, podobnie jak w fleksodruku, szybkość i jakość są priorytetem.
- Druk wąskowstęgowy: Specjalizuje się w druku materiałów o niewielkiej szerokości, takich jak etykiety, banderole czy materiały promocyjne. Wymaga bardzo precyzyjnego sterowania procesem i wysokiej wydajności. Lampy UV LED doskonale wpisują się w te wymagania, oferując szybkie utwardzanie i stabilność parametrów.
Niezależnie od typu druku, kluczowe jest dobranie odpowiedniej mocy lampy LED, długości fali oraz zapewnienie jednolitego naświetlania na całej szerokości wstęgi lub arkusza.
Instalacja lamp UV LED: Kluczowe kroki
Instalacja systemu UV LED powinna być przeprowadzona przez wykwalifikowanego technika lub przy wsparciu producenta sprzętu. Poniżej przedstawiono ogólne kroki:
1. Przygotowanie maszyny drukującej
- Analiza przestrzeni: Oceń dostępne miejsce na montaż głowic LED. Upewnij się, że nie kolidują one z innymi elementami maszyny, takimi jak sekcje farbowe, sekcje lakiernicze czy system odbioru.
- Demontaż starego systemu: Jeśli zastępujesz istniejące lampy rtęciowe, usuń je wraz z osprzętem (zasilacze, reflektory). Upewnij się, że zasilanie jest odłączone.
- Przygotowanie mocowań: Zamontuj dedykowane stelaże lub uchwyty, które zapewnią stabilne i precyzyjne pozycjonowanie głowic LED.

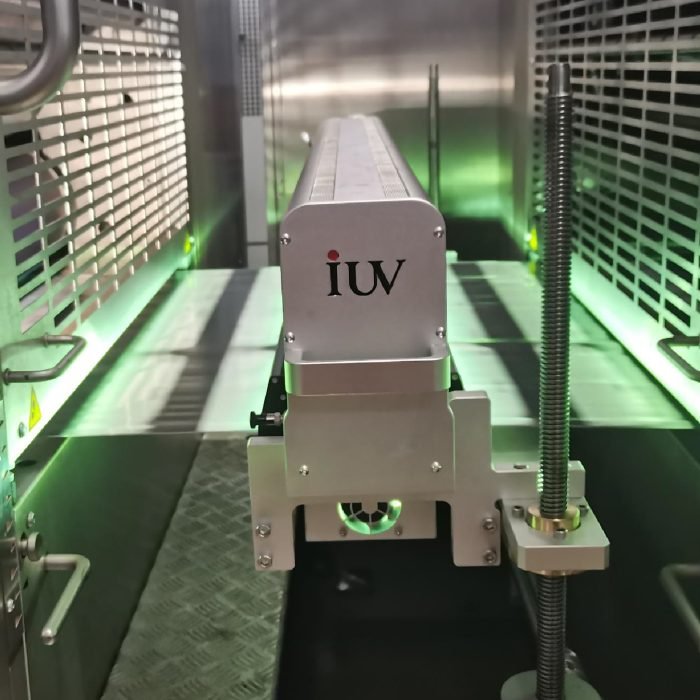

2. Montaż głowic LED
- Pozycjonowanie: Umieść głowice LED w odpowiedniej odległości od podłoża. Zazwyczaj jest to od 5 mm do 20 mm, w zależności od mocy lampy i rodzaju zadania. Zawsze kieruj się zaleceniami producenta.
- Szerokość naświetlania: Upewnij się, że każda głowica pokrywa odpowiedni obszar. W przypadku druku wąskowstęgowego, jedna długość głowicy może być wystarczająca. W druku szerszych wstęg, konieczne może być zastosowanie kilku głowic lub dedykowanego modułu.
- Chłodzenie: Systemy LED generują minimalne ciepło, ale nadal wymagają odpowiedniego odprowadzania. Upewnij się, że system wentylacji jest drożny i efektywny. Niektóre zaawansowane systemy mogą wymagać obiegu wody.
- Połączenia elektryczne: Podłącz głowice LED do dedykowanych sterowników i zasilaczy. Zwróć uwagę na prawidłowe biegunowość i typ połączeń.
3. Podłączenie sterowania
- Integracja z systemem maszyny: System UV LED powinien być zintegrowany z systemem sterowania maszyny drukującej. Umożliwi to synchronizację włączania i wyłączania lamp z ruchem wstęgi lub arkusza.
- Konfiguracja parametrów: Ustaw wstępne parametry pracy, takie jak moc, czas ekspozycji czy temperatura pracy.
Kalibracja lamp UV LED: Klucz do optymalnej jakości
Kalibracja jest procesem krytycznym, który zapewnia, że lampy UV LED pracują z optymalną mocą i równomiernie naświetlają farbę.
1. Dobór długości fali
- Zgodność z farbą: Kluczowe jest dopasowanie długości fali emitowanej przez lampy UV LED do długości fali, na którą reaktywny jest fotoinicjator zawarty w farbie UV. Informacje te znajdziesz w karcie technicznej farby. Najczęściej stosowane długości fal to 365 nm, 395 nm i 405 nm.
- Testy na próbkach: Wykonaj testowe zadruki z użyciem różnych długości fal, aby sprawdzić, która zapewnia najlepsze utwardzenie i najmniejsze ryzyko żółknięcia farby.
2. Ustawienie mocy i czasu naświetlania
- Moc lampy: Moc lampy LED (wyrażana w W/cm²) określa intensywność promieniowania. Zbyt niska moc nie zapewni pełnego utwardzenia, a zbyt wysoka może doprowadzić do przegrzania podłoża lub uszkodzenia farby.
- Czas naświetlania: Czas, przez który podłoże jest naświetlane, jest bezpośrednio powiązany z prędkością maszyny. Im szybciej pracuje maszyna, tym krótszy czas naświetlania.
- Zależność od farby i podłoża: Optymalne parametry mocy i czasu zależą od typu farby UV (jej składu i potrzebnej energii do polimeryzacji) oraz od rodzaju podłoża (jego grubości, koloru i właściwości odbijających/pochłaniających światło).
- Testy utwardzenia: Przeprowadź testy sprawdzające stopień utwardzenia farby. Można to zrobić za pomocą testerów odporności na ścieranie, testów przyczepności (np. taśmą klejącą) lub oceny wizualnej pod kątem braku śladów odcisku (ghosting) czy lepkości.
- Pomiar natężenia promieniowania: Użyj radiometru UV, aby zmierzyć faktyczne natężenie promieniowania docierającego do powierzchni druku. Porównaj wyniki z zaleceniami producenta farby i lamp.
3. Jednorodność naświetlania
- Rozkład mocy: Upewnij się, że moc promieniowania jest równomierna na całej szerokości naświetlania. Problemy z jednorodnością mogą prowadzić do nierównomiernego utwardzenia, co objawia się np. różnicami w połysku lub odporności druku w różnych miejscach.
- Kontrola wizualna: Po zadrukowaniu dużych powierzchni jednolitego koloru, sprawdź wizualnie, czy nie występują pasy lub plamy wskazujące na nierównomierne naświetlanie.
- Regulacja kąta i odległości: W razie potrzeby dostosuj kąt nachylenia głowic LED lub ich odległość od podłoża, aby wyrównać rozkład promieniowania.
Konserwacja i optymalizacja
- Regularne czyszczenie: Utrzymuj głowice LED w czystości. Kurz i zanieczyszczenia mogą blokować promieniowanie, zmniejszając jego efektywność.
- Monitorowanie parametrów: Regularnie sprawdzaj moc i temperaturę pracy lamp. W przypadku zaobserwowania spadku wydajności, może to oznaczać potrzebę wymiany lub serwisu.
- Optymalizacja pod kątem nowych materiałów: Za każdym razem, gdy wprowadzasz nowe podłoże lub farbę, przeprowadź ponowne testy i kalibrację, aby zapewnić optymalne rezultaty.
Podsumowanie
Instalacja i kalibracja lamp UV LED w druku offsetowym, z uwzględnieniem specyfiki druku etykiet, fleksograficznego, płaskodrukowego i wąskowstęgowego, to proces wymagający precyzji i wiedzy. Prawidłowo zainstalowany i skalibrowany system UV LED gwarantuje nie tylko doskonałą jakość druku i jego wysoką trwałość, ale również przyczynia się do zwiększenia efektywności produkcji i obniżenia kosztów operacyjnych. Inwestycja w technologię UV LED to krok w stronę nowoczesnej, wydajnej i ekologicznej poligrafii.
