Przewodnik techniczny: Dobór systemu UV LED do maszyn wąskowstęgowych

Współczesny rynek druku etykiet i opakowań wąskowstęgowych stawia przed producentami coraz wyższe wymagania. Kluczowe stają się szybkość produkcji, jakość druku, wszechstronność zastosowań oraz, co niezwykle istotne, redukcja kosztów i wpływu na środowisko. Jednym z fundamentalnych elementów pozwalających sprostać tym wyzwaniom jest odpowiedni dobór systemu utwardzania UV LED.

Ewolucja Technologii Utwardzania UV

Tradycyjne lampy rtęciowe przez lata dominowały w technologii utwardzania UV. Oferowały one szerokie spektrum promieniowania, co pozwalało na utwardzanie różnorodnych materiałów. Jednak ich wady są znaczące: wysokie zużycie energii, emisja szkodliwego ozonu, generowanie dużej ilości ciepła oraz krótka żywotność. Wprowadzenie technologii UV LED zrewolucjonizowało ten obszar. Diody LED emitują światło o określonej, wąskiej długości fali, co przekłada się na znacznie wyższą efektywność energetyczną, brak emisji ozonu i minimalne nagrzewanie podłoża.

Dlaczego UV LED w Druku Wąskowstęgowym?

Druk wąskowstęgowy, obejmujący między innymi druk etykiet (klejonych, samoprzylepnych), opakowań giętkich czy materiałów ochronnych, charakteryzuje się specyficznymi wymaganiami. Podłoża często są cienkie i wrażliwe na temperaturę. Wymagana jest wysoka prędkość pracy maszyn, często pracujących w obiegu ciągłym. Systemy UV LED doskonale wpisują się w te potrzeby:

• Oszczędność Energii: Diody LED zużywają o kilkadziesiąt procent mniej energii w porównaniu do lamp rtęciowych. Przekłada się to bezpośrednio na niższe rachunki za prąd.
• Długa Żywotność: Średnia żywotność diod LED wynosi dziesiątki tysięcy godzin pracy, co znacząco redukuje koszty konserwacji i wymiany.
• Niska Emisja Ciepła: Minimalne nagrzewanie podłoża pozwala na druk na materiałach wrażliwych termicznie, takich jak folie cienkie, bez ryzyka deformacji.
• Natychmiastowe Uruchomienie/Wyłączenie: Diody LED osiągają pełną moc natychmiast po włączeniu, co jest idealne do maszyn pracujących z wysoką prędkością i systemów sterowania pracą.
• Brak Emisji Ozonu: Jest to kluczowe z punktu widzenia bezpieczeństwa pracy i ochrony środowiska. Nie są wymagane kosztowne systemy wentylacji usuwające ozon.
• Wąskie Spektrum Emisji: Pozwala to na precyzyjne dopasowanie diod do konkretnych typów farb i lakierów UV, maksymalizując efektywność utwardzania.

Kluczowe Parametry Systemów UV LED

Przy wyborze systemu UV LED do maszyny wąskowstęgowej należy zwrócić uwagę na kilka kluczowych parametrów technicznych:

Długość Fali Emisji

Jest to najważniejszy parametr. Większość nowoczesnych farb i lakierów UV jest formułowana pod kątem konkretnych długości fal. Najczęściej spotykane zakresy to:

• 365 nm: Uniwersalna długość fali, dobrze współpracująca z szeroką gamą materiałów utwardzanych UV.
• 395 nm: Dedykowana dla materiałów wymagających utwardzania w tym zakresie, często stosowana w aplikacjach specjalistycznych.

Dobór długości fali musi być ściśle skorelowany z wymaganiami producenta farb lub lakierów. Zastosowanie niewłaściwej długości fali może skutkować niepełnym utwardzeniem, problemami z przyczepnością lub migracją.

Intensywność Promieniowania (Irradiancja)

Mierzona zazwyczaj w miliwatach na centymetr kwadratowy (mW/cm²), określa moc dostarczaną do powierzchni utwardzanej. Wyższa irradiancja oznacza szybsze utwardzanie. Parametr ten zależy od kilku czynników:

• Mocy Elektrycznej Diody: Im wyższa moc, tym potencjalnie wyższa irradiancja.
• Optyki: Soczewki i reflektory w głowicy LED skupiają i kierują światło, wpływając na gęstość mocy.
• Odległości od Podłoża: Irradiancja maleje wraz ze wzrostem odległości. Kluczowe jest utrzymanie stałej, optymalnej odległości.

Dla druku wąskowstęgowego, szczególnie przy wysokich prędkościach, wymagana jest wysoka irradiancja, aby zapewnić pełne utwardzenie w bardzo krótkim czasie.

Rozmiar i Konfiguracja Głowicy

Systemy UV LED występują w różnych rozmiarach i konfiguracjach, aby dopasować się do specyfiki maszyn drukujących:

• Szerokość Głowicy: Musi być dopasowana do szerokości roboczej maszyny. Dostępne są głowice o różnej szerokości, które można konfigurować w moduły.
• Konfiguracja Głowic: System może składać się z jednej lub wielu głowic, umieszczonych w różnych punktach linii produkcyjnej – np. między kolorami, po ostatnim druku, lub przed zespołem lakierującym.
• Typ Chłodzenia: Systemy UV LED generują ciepło. Chłodzenie powietrzem jest powszechne w mniejszych aplikacjach. W przypadku wyższej mocy i intensywnej pracy, często stosuje się chłodzenie cieczą, które jest bardziej efektywne.

Aspekty Praktyczne w Druku Wąskowstęgowym

Przy implementacji systemu UV LED w maszynie wąskowstęgowej należy wziąć pod uwagę kilka praktycznych aspektów:

Kompatybilność z Materiałami

System UV LED musi być kompatybilny z szeroką gamą podłoży używanych w druku wąskowstęgowym: papier, folie PET, PP, PE, a także materiały powlekane. Należy upewnić się, że wybrany system nie spowoduje uszkodzenia delikatnych folii ani nie wpłynie negatywnie na ich właściwości.

Rodzaje Technologii Drukarskich

• Druk Fleksograficzny (Fleksodruk): Jest to jedna z najpopularniejszych technologii w druku etykiet. Systemy UV LED pozwalają na utwardzanie farb fleksograficznych przy wysokich prędkościach, zapewniając doskonałą jakość druku i odporność.
• Druk Offsetowy (Płytowy): W przypadku druku offsetowego, systemy UV LED są również stosowane do utwardzania farb, zwłaszcza w wąskowstęgowych maszynach offsetowych. Zapewniają one szybkie utwardzanie i możliwość druku na nietypowych podłożach.
• Druk Typograficzny: Choć mniej popularny w nowoczesnych zastosowaniach etykietowych, również może korzystać z zalet utwardzania UV LED.

Farby i Lakiery UV

Wybór odpowiednich farb i lakierów jest równie ważny jak wybór systemu utwardzania. Producenci oferują specjalne formuły UV LED, które są zoptymalizowane pod kątem konkretnych długości fali i intensywności promieniowania. Zastosowanie tradycyjnych farb UV z systemami LED może nie przynieść optymalnych rezultatów. Warto współpracować z dostawcami farb, aby dobrać najlepsze rozwiązania.

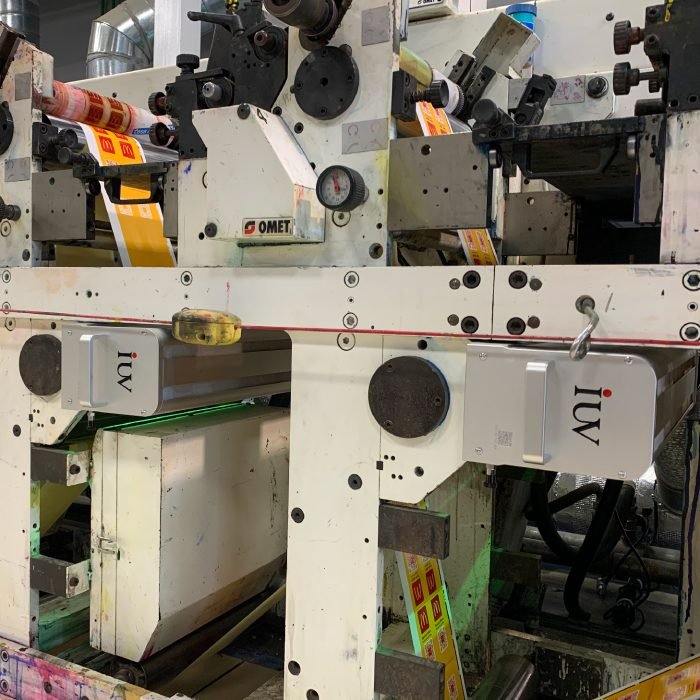

Pozycjonowanie Głowic LED

Optymalne pozycjonowanie głowic jest kluczowe dla efektywności utwardzania. Zazwyczaj głowice LED umieszcza się:

• Między Sekcjami Drukującymi: Pozwala to na utwardzenie farby przed nałożeniem kolejnego koloru, co zapobiega rozlewaniu się farby i poprawia jakość obrazu.
• Po Ostatniej Sekcji Drukującej: Zapewnia pełne utwardzenie całego drukowanego obrazu.
• Przed Zespołem Lakierującym: Umożliwia utwardzenie farby przed nałożeniem lakieru, co poprawia przyczepność i jakość lakierowania.

Kontrola Procesu

Nowoczesne systemy UV LED często oferują zaawansowane opcje kontroli, takie jak:

• Monitorowanie Intensywności: Pozwala na bieżąco śledzić moc promieniowania i korygować ewentualne odchylenia.
• Systemy Alarmowe: Informują o ewentualnych problemach z pracą systemu.
• Zdalna Kontrola: Umożliwia zarządzanie systemem z poziomu panelu sterowania maszyny drukującej.

Podsumowanie: Klucz do Sukcesu

Wybór odpowiedniego systemu UV LED do maszyny wąskowstęgowej to inwestycja, która przynosi wymierne korzyści. Pozwala na zwiększenie wydajności produkcji, poprawę jakości druku, obniżenie kosztów operacyjnych i zwiększenie bezpieczeństwa pracy. Zrozumienie kluczowych parametrów technicznych, takich jak długość fali i intensywność promieniowania, a także uwzględnienie specyfiki technologii druku i stosowanych materiałów, jest niezbędne do podjęcia optymalnej decyzji. Współpraca z doświadczonymi dostawcami systemów UV LED oraz producentami farb i lakierów pozwoli na stworzenie spójnego i efektywnego rozwiązania dla Państwa aplikacji druku wąskowstęgowego.
