Osiągnięcie idealnego utwardzenia farby UV w druku wąskowstęgowym to fundament stabilnej produkcji etykiet. Każdy operator maszyny fleksograficznej czy offsetowej prędzej czy później napotyka trudności z polimeryzacją. Niedoschnięta farba, brak adhezji czy charakterystyczny zapach resztkowy to sygnały, że proces technologiczny wymaga korekty.
Niniejszy poradnik przeprowadzi Cię przez techniczne aspekty diagnostyki systemów UV oraz LED UV. Skupimy się na konkretnych rozwiązaniach, które pozwolą wyeliminować przestoje w drukarni.
Mechanizm utwardzania UV w druku etykiet
Proces utwardzania UV nie polega na odparowaniu rozpuszczalników, lecz na reakcji chemicznej zwanej polimeryzacją rodnikową. Fotoinicjatory zawarte w farbie absorbują energię emitowaną przez lampy, co prowadzi do błyskawicznego sieciowania monomerów i oligomerów.
W druku wąskowstęgowym czas ekspozycji na światło jest ekstremalnie krótki. Przy prędkościach rzędu 150-200 m/min, farba ma ułamki sekundy na przejście ze stanu ciekłego w stały. Jeśli widmo emisji lampy nie pokrywa się z charakterystyką absorpcji fotoinicjatorów, proces zakończy się niepowodzeniem.
Najczęstsze objawy niewłaściwego utwardzenia
Rozpoznanie problemu to pierwszy krok do jego rozwiązania. W produkcji etykiet najczęściej spotykamy trzy typy defektów:
- Niska odporność na ścieranie: Farba schodzi pod wpływem mechanicznego tarcia. Oznacza to, że wierzchnia warstwa nie została w pełni usieciowana.
- Migracja i zapach: Wyczuwalny aromat chemikaliów sugeruje obecność nieprzereagowanych fotoinicjatorów w głębi warstwy farby.
- Brak adhezji do podłoża: Farba jest twarda, ale odchodzi od folii (PP, PE, PET) płatami. Często wynika to z niedostatecznej energii docierającej do granicy faz farba-podłoże.
Diagnostyka systemów rtęciowych (Hg)
Tradycyjne lampy łukowe są nadal standardem w wielu drukarniach fleksograficznych. Ich diagnostyka wymaga systematyczności.
Stan reflektorów
Reflektory odpowiadają za skupienie około 70% energii promieniowania na wstędze. Jeśli są zakurzone, zmatowiałe lub odkształcone, efektywność układu drastycznie spada. Warto regularnie czyścić lustra alkoholem izopropylowym. Jeśli odbłyśnik przybrał niebieskawy lub matowy odcień, kwalifikuje się do wymiany.
Żywotność promiennika
Standardowa lampa rtęciowa pracuje wydajnie przez około 1000-1500 godzin. Po tym czasie następuje proces dewitryfikacji kwarcu. Lampa może nadal świecić, ale emituje znacznie mniej promieniowania z zakresu UV-C, który jest kluczowy dla utwardzania powierzchniowego. Prowadzenie dziennika czasu pracy lamp to podstawowy obowiązek w nowoczesnej drukarni.
System chłodzenia i czystość
Zbyt wysoka temperatura pracy skraca życie lampy i może deformować cienkie podłoża foliowe. Z kolei nadmierne chłodzenie (przedmuch) powoduje, że lampa nie osiąga pełnej mocy operacyjnej. Należy sprawdzić drożność filtrów powietrza oraz stan wyciągów.

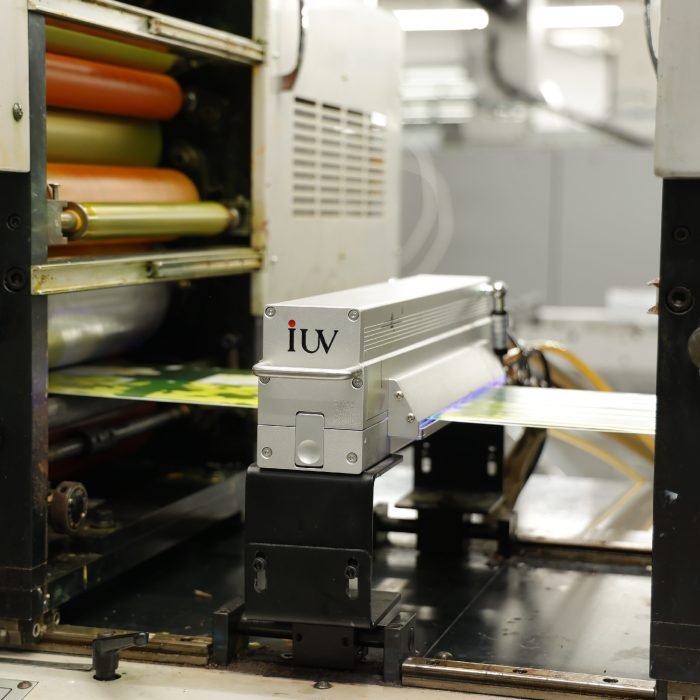

Przewaga technologii LED UV w druku wąskowstęgowym
Coraz więcej producentów maszyn etykietowych przechodzi na systemy LED UV. To rewolucja pod kątem stabilności procesu.
W przeciwieństwie do lamp rtęciowych, diody LED emitują niemal stałą dawkę energii przez ponad 20 000 godzin. Nie wymagają czasu nagrzewania, co pozwala na natychmiastowy start produkcji. Kluczową różnicą jest jednak widmo emisji. LED-y pracują zazwyczaj w wąskim paśmie (np. 385 nm lub 395 nm).
Wymaga to stosowania dedykowanych farb LED-owych. Próba utwardzenia standardowej farby UV przeznaczonej do lamp rtęciowych przy pomocy systemu LED zazwyczaj kończy się niepowodzeniem, ponieważ fotoinicjatory nie „widzą” światła o tej długości fali.
Analiza wpływu farby i podłoża
Problemy z utwardzaniem nie zawsze leżą po stronie sprzętu. Często przyczyną jest chemia lub specyfika materiału.
Grubość warstwy farby (Anilox)
W druku fleksograficznym objętość wałka anilox decyduje o ilości naniesionej farby. Zbyt wysoka gramatura (wysoki transfer) może uniemożliwić przeniknięcie promieni UV do spodu warstwy. Jeśli pigmentacja jest bardzo wysoka (szczególnie w czerniach i bieli kryjącej), światło zostaje zablokowane na powierzchni. W takim przypadku warto rozważyć użycie aniloxu o mniejszej pojemności kałamarzyków przy jednoczesnym zwiększeniu pigmentacji farby.
Napięcie powierzchniowe i aktywacja
W druku etykiet foliowych kluczowa jest energia powierzchniowa podłoża. Jeśli materiał ma mniej niż 38-40 dyn/cm, farba nie zwilży go prawidłowo. Choć nie jest to bezpośredni problem z utwardzaniem, często bywa z nim mylony. Stosowanie systemów Corona bezpośrednio przed zespołami drukującymi pomaga otworzyć strukturę polimeru i ułatwia zakotwiczenie farby UV.
Pomiary radiometryczne: Jedyna droga do pewności
Metoda „na palec” lub test z taśmą klejącą (Scotch test) to podstawy, ale nie dają one pełnego obrazu sytuacji. Profesjonalna diagnostyka wymaga użycia radiometru UV.
Urządzenie to mierzy dwa kluczowe parametry:
- Irradiancja (W/cm²): Intensywność światła UV w danym punkcie. Mówi nam o mocy „uderzenia” energii.
- Dawka energii (mJ/cm²): Całkowita ilość energii dostarczona do podłoża w czasie przejścia pod lampą. Zależy bezpośrednio od prędkości maszyny.
Jeśli zwiększasz prędkość druku, dawka energii (mJ/cm²) spada. Jeśli Twoje urządzenie pomiarowe wykazuje spadek irradiancji przy stałych ustawieniach mocy, to sygnał, że lampa lub reflektor tracą sprawność.
Wpływ otoczenia na proces polimeryzacji
Wilgotność i temperatura w hali drukarni mają znaczenie. Zbyt wysoka wilgotność może prowadzić do kondensacji na wałkach chłodzących, co wpływa na transfer farby. Jednak ważniejszym czynnikiem jest tlen.
Tlen hamuje polimeryzację rodnikową (tzw. inhibicja tlenowa). W przypadku bardzo cienkich warstw lakieru UV, tlen z powietrza może całkowicie zablokować utwardzanie powierzchniowe. W zaawansowanych systemach do druku opakowań giętkich stosuje się niekiedy kurtyny azotowe, które wypierają tlen, ale w standardowej produkcji etykiet wystarcza optymalizacja składu fotoinicjatorów w farbie.
Checklist diagnostyczny dla operatora
Gdy zauważysz problem z utwardzaniem, postępuj według poniższego schematu:
- Sprawdź prędkość druku: Czy przy mniejszej prędkości problem znika? Jeśli tak, brakuje energii (mJ/cm²).
- Skontroluj stan lamp: Kiedy były wymieniane? Czy liczniki godzin są wiarygodne?
- Oczyść reflektory: Nawet cienka warstwa pyłu papierowego drastycznie ogranicza skupienie wiązki.
- Zweryfikuj farbę: Czy partia farby nie jest przeterminowana? Czy została dokładnie wymieszana przed wlaniem do kałamarza?
- Test taśmy i acetonu: Wykonaj test adhezji oraz test odporności na rozpuszczalnik, aby określić, czy problem dotyczy powierzchni, czy całej struktury farby.
- Pomiar dynowy: Sprawdź, czy podłoże nie uległo degradacji (szczególnie przy starych zapasach folii).
Optymalizacja kosztów poprzez precyzyjne utwardzanie
Nadmierne ustawianie mocy lamp „na wszelki wypadek” to częsty błąd. Powoduje niepotrzebne zużycie energii elektrycznej i przyspiesza zużycie systemów UV. Precyzyjna diagnostyka pozwala na pracę przy minimalnej bezpiecznej mocy.
W druku offsetowym UV, gdzie warstwa farby jest znacznie cieńsza niż we fleksografii, margines błędu jest jeszcze mniejszy. Tutaj stabilność temperatury wałków i precyzyjne dozowanie roztworu zwilżającego mają bezpośredni wpływ na to, jak farba przyjmuje promieniowanie UV. Emulsyfikacja farby z wodą może drastycznie spowolnić proces sieciowania.
Podsumowanie techniczne
Diagnostyka problemów z utwardzaniem UV w produkcji etykiet wymaga holistycznego spojrzenia na maszynę, chemię i fizykę światła. Przejście na technologię LED UV eliminuje wiele zmiennych, ale narzuca nowe rygory dotyczące dopasowania spektralnego farb.
Regularne pomiary radiometryczne, dbałość o czystość układów optycznych oraz ścisła współpraca z dostawcą farb to jedyna droga do uniknięcia kosztownych reklamacji. Pamiętaj, że stabilny proces UV to nie tylko brak brudzenia, to przede wszystkim bezpieczeństwo produktu końcowego i trwałość etykiety w rękach konsumenta.
