Streszczenie
Dobór przemysłowego systemu utwardzania LED UV do druku etykiet samoprzylepnych wymaga analizy całego procesu, a nie tylko mocy znamionowej głowicy. System musi odpowiadać chemii farb, prędkości maszyny, rodzajowi podłoża, grubości warstwy farby oraz wymaganiom końcowego zastosowania etykiety. Ma to szczególne znaczenie w druku fleksograficznym i offsetowym UV wstęgi wąskiej. W tych technologiach zmieniają się objętości wałków rastrowych, krycie farb, liczba zespołów drukujących oraz podatność materiałów na temperaturę. Właściwie dobrany układ LED UV powinien zapewniać pełne utwardzenie, stabilne pasowanie, dobrą przyczepność międzywarstwową oraz przewidywalną pracę w długiej serii produkcyjnej.
Wprowadzenie
Etykieta samoprzylepna nie jest jednorodnym podłożem drukowym. Składa się z materiału wierzchniego, warstwy kleju i linera. Każda z tych warstw inaczej reaguje na temperaturę, naprężenie wstęgi oraz energię UV. Papier powlekany, PP, PE, PET, folie metalizowane i papier termiczny mają odmienne ograniczenia procesowe.
Dlatego pytanie, jak dobrać przemysłowy system utwardzania LED UV do druku etykiet samoprzylepnych, powinno zaczynać się od danych produkcyjnych. Kluczowe są rzeczywiste zlecenia, a nie warunki laboratoryjne. System, który poprawnie utwardza cienką warstwę farby na papierze, może nie zapewnić pełnego utwardzenia bieli kryjącej, lakieru strukturalnego lub farby na cienkiej folii.
Dla producentów OEM, drukarń etykietowych i zespołów utrzymania ruchu ważne jest także zachowanie szerokiego okna procesowego. Głowica LED UV musi pracować stabilnie przy zmianie prędkości, szerokości wstęgi, rodzaju farby i materiału. Tylko wtedy proces nie wymaga ciągłych korekt ustawień oraz nie zwiększa ilości odpadu.
Jak dobrać przemysłowy system utwardzania LED UV do druku etykiet samoprzylepnych
Punktem wyjścia powinna być matryca zleceń produkcyjnych. Należy uwzględnić maksymalną i typową prędkość maszyny, szerokość wstęgi, liczbę zespołów drukujących, rodzaje farb oraz stosowane lakiery. Warto osobno oznaczyć zlecenia trudne technologicznie. Zwykle należą do nich farby białe o wysokim kryciu, czernie o dużej gęstości optycznej, farby metaliczne, lakiery matowe oraz powłoki o podwyższonej gramaturze.

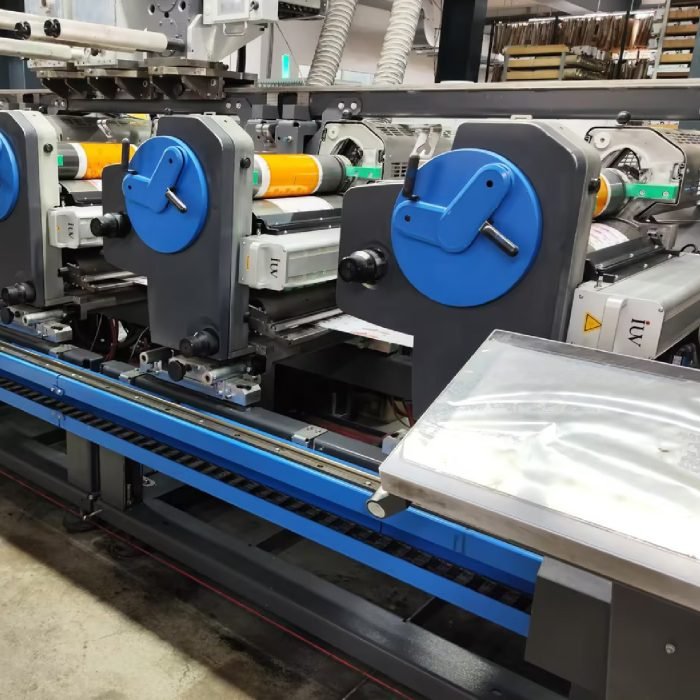

Trzeba również ustalić miejsce utwardzania na maszynie. W druku fleksograficznym LED UV może pracować między zespołami drukującymi, za ostatnim zespołem albo za modułem lakierującym. Utwardzanie międzykolorowe poprawia stabilność kolejnych warstw. Zbyt duża dawka między zespołami może jednak pogorszyć przyczepność następnej warstwy farby.
W offsetowym druku UV wstęgi wąskiej znaczenie ma także kolejność nakładania farb i ich zdolność do wzajemnego przenoszenia. Przy pełnych aplach oraz nieprzezroczystych farbach nie wystarcza ocena suchej powierzchni. Konieczne jest sprawdzenie utwardzenia całej grubości warstwy.
Długość fali, natężenie promieniowania i dawka utwardzania
Przemysłowe głowice LED UV pracują najczęściej przy długościach fali 365, 385, 395 lub 405 nm. Wybór długości fali musi odpowiadać pakietowi fotoinicjatorów w farbie, lakierze albo kleju. Popularne systemy 395 nm mogą pracować wydajnie w druku etykiet, lecz nie każda tradycyjna farba UV będzie pod nimi prawidłowo reagować.
Natężenie promieniowania, podawane w W/cm², opisuje chwilową intensywność światła UV na powierzchni wstęgi. Dawka promieniowania, wyrażana w J/cm², opisuje energię dostarczoną w czasie przejścia materiału pod głowicą. Oba parametry są ważne. Wysokie natężenie wspiera szybkie rozpoczęcie polimeryzacji. Odpowiednia dawka pomaga utwardzić warstwę farby w całej jej grubości.
Wraz ze wzrostem prędkości maszyny skraca się czas ekspozycji. Teoretycznie można go oszacować na podstawie długości efektywnej strefy naświetlania i prędkości wstęgi. W praktyce należy mierzyć dawkę na poziomie materiału drukowego. Wynik pomiaru przy powierzchni głowicy nie pokazuje rzeczywistych warunków na podłożu.
Walidację należy przeprowadzać przy najwyższej planowanej prędkości. Test powinien obejmować farbę o największym wymaganiu energetycznym. Warto również mierzyć system po osiągnięciu stabilnej temperatury pracy. Zabrudzenia optyki, zmiana odległości głowicy i spadek wydajności układu chłodzenia mogą zawęzić okno procesu.
Dobór farb, lakierów i fotoinicjatorów
Utwardzanie LED UV jest procesem chemicznym i optycznym. Widmo emisji LED musi pokrywać się z zakresem absorpcji fotoinicjatorów. Farba zaprojektowana dla szerokiego widma lamp łukowych może wykazywać słabe utwardzanie pod źródłem LED o wąskim zakresie emisji.
Niepełne utwardzenie może objawiać się lepkością powierzchni, słabą odpornością na ścieranie, niewystarczającą przyczepnością lub blokowaniem etykiet po przewinięciu. Te objawy nie zawsze są widoczne natychmiast. Część wad pojawia się po cięciu, przewijaniu, sztancowaniu albo po okresie magazynowania.
Dostawca farby powinien potwierdzić zgodność formulacji z planowaną długością fali. Potwierdzenie powinno uwzględniać rodzaj podłoża, grubość warstwy farby, objętość wałka rastrowego oraz zakładaną prędkość produkcyjną. Osobnej kwalifikacji wymagają biele kryjące, farby metaliczne, kolory fluorescencyjne i lakiery o wysokiej masie nanoszenia.
Wałek rastrowy, grubość warstwy farby i druk fleksograficzny
W druku fleksograficznym wałek rastrowy ma bezpośredni wpływ na zapotrzebowanie energetyczne procesu LED UV. Większa objętość komórek oznacza większą ilość przenoszonej farby. Może to zwiększyć krycie i nasycenie barwy, ale jednocześnie utrudnia utwardzenie w głębi warstwy.
Cienka farba procesowa i kryjąca biel nie powinny być oceniane według tych samych ustawień. Biała farba zawierająca dużo dwutlenku tytanu rozprasza i ogranicza przenikanie promieniowania UV. W efekcie powierzchnia może wyglądać na utwardzoną, podczas gdy dolna część warstwy nadal reaguje niepełnie.
Zwiększenie mocy głowicy nie zawsze rozwiązuje problem. Należy sprawdzić objętość wałka rastrowego, faktyczną grubość filmu farbowego, formulację farby i geometrię stanowiska utwardzania. W niektórych przypadkach bardziej stabilne będzie zmniejszenie nanoszenia farby lub zastosowanie formulacji o lepszym utwardzaniu wgłębnym.
Stabilność procesu wymaga też kontroli lepkości i temperatury farby. Zmiana lepkości wpływa na transfer farby, a przez to na grubość warstwy. Układ LED UV nie skompensuje niestabilnego nanoszenia farby przez zespół fleksograficzny.
Inhibicja tlenowa i problemy z utwardzeniem powierzchniowym
Tlen obecny przy powierzchni farby może ograniczać polimeryzację rodnikową. Zjawisko to określa się jako inhibicję tlenową. Występuje ono szczególnie często w przezroczystych lakierach, powłokach o niskiej lepkości oraz niektórych farbach o dużej zawartości pigmentu.
Objawem jest lekko lepka powierzchnia mimo pozornie poprawnego utwardzenia w głębi. Przed zwiększeniem dawki UV należy ustalić przyczynę. Problem może wynikać z niezgodnej formulacji, zbyt grubej warstwy, nieprawidłowej odległości głowicy lub zbyt małej dawki przy danej prędkości.
Możliwe działania obejmują zmianę farby na formulację przeznaczoną do LED UV, korektę grubości warstwy, poprawę geometrii optycznej lub zastosowanie inertyzacji azotem. Inertyzacja ogranicza ilość tlenu przy powierzchni wstęgi. Wymaga jednak kontroli przepływu gazu, odpowiedniej osłony i dodatkowych procedur bezpieczeństwa.
Wrażliwość cieplna materiałów samoprzylepnych
System LED UV ogranicza niepożądane promieniowanie podczerwone w porównaniu z konwencjonalnymi źródłami UV. Nie oznacza to jednak braku obciążenia cieplnego. Ciepło pochodzi z pracy głowicy, absorpcji energii przez farbę, reakcji utwardzania oraz elementów maszyny znajdujących się w pobliżu strefy UV.
Cienkie folie, materiały PE, papier termiczny i konstrukcje z miękkim klejem są szczególnie wrażliwe. Nadmierna temperatura może powodować falowanie, zmianę napięcia wstęgi, deformację linera, wypływanie kleju albo późniejsze teleskopowanie roli.
Temperaturę należy mierzyć bezpośrednio po utwardzaniu oraz po przewinięciu roli. Praca przy małej prędkości może być krytyczna, ponieważ materiał dłużej pozostaje w obszarze ekspozycji. Próba wykonana wyłącznie przy średniej prędkości nie potwierdza bezpieczeństwa całego zakresu produkcyjnego.
Układ chłodzenia powinien być częścią specyfikacji systemu. Głowice chłodzone wodą wymagają stabilnego przepływu cieczy, kontroli temperatury i regularnej kontroli przewodów. Głowice chłodzone powietrzem potrzebują czystego przepływu powietrza i wolnej przestrzeni wokół urządzenia.
Pasowanie kolorów i równomierność na szerokości wstęgi
Etykiety o małym formacie, kody kreskowe, elementy zabezpieczające i grafiki metaliczne wymagają stabilnego pasowania. Nierównomierne nagrzewanie materiału może zmieniać naprężenie wstęgi i wpływać na rejestr kolejnych kolorów.
Głowica LED UV powinna dostarczać równomierną energię na całej szerokości roboczej. Szczególnej kontroli wymagają strefy brzegowe. W niektórych konstrukcjach natężenie promieniowania przy krawędzi jest niższe niż w środku. Wady te mogą być widoczne jako różnica połysku, odporności na ścieranie lub przyczepności.
Przy częstej pracy na wąskich wstęgach należy także ograniczyć niepotrzebne naświetlanie części maszyny poza materiałem. Zmniejsza to obciążenie termiczne podzespołów oraz ułatwia utrzymanie stabilnych warunków w obszarze druku.
Wymagania niskomigracyjne i kontrola procesu
W zastosowaniach spożywczych, kosmetycznych, farmaceutycznych i chemii gospodarczej pojęcie niskiej migracji dotyczy całego układu. Obejmuje materiał wierzchni, farbę, lakier, klej, warunki druku, dawkę UV i sposób kontaktu gotowej etykiety z opakowaniem.
Farba niskomigracyjna nie zapewnia automatycznie zgodnego procesu. Niedostateczne utwardzenie może pozostawić więcej składników reaktywnych w warstwie farby. Nadmierna ilość nanoszonej farby również zwiększa ryzyko, nawet gdy ustawienia głowicy nie zostały zmienione.
Dla zatwierdzonych rodzin produktów warto utrzymywać udokumentowane parametry. Powinny obejmować prędkość, rodzaj farby, wałek rastrowy, podłoże, odległość głowicy i poziom emisji LED. Każda zmiana tych elementów wymaga ponownej oceny procesu.
Kontrola produkcyjna powinna obejmować testy przyczepności, odporności na ścieranie, ocenę blokowania oraz rejestr okresowych pomiarów energii UV. W zastosowaniach wymagających oceny migracji badanie należy prowadzić dla finalnej konstrukcji etykiety i rzeczywistego zastosowania opakowania.
Warunki modernizacji istniejącej maszyny
Modernizacja maszyny fleksograficznej lub offsetowej do technologii LED UV powinna rozpocząć się od audytu mechanicznego i elektrycznego. Należy sprawdzić dostępne miejsce montażowe, maksymalną szerokość wstęgi, zasilanie, możliwość chłodzenia, osłony, blokady bezpieczeństwa oraz dostęp serwisowy.
Istotne jest także położenie głowicy względem zespołów drukujących, wałków chłodzących, systemu inspekcji i modułu sztancującego. Zbyt mała przestrzeń może ograniczyć właściwą odległość roboczą. Nieprawidłowe ustawienie utrudnia czyszczenie optyki i może powodować nierównomierne utwardzanie.
Sterowanie systemem powinno umożliwiać powiązanie mocy emisji z prędkością maszyny. Układ powinien także reagować na brak przepływu chłodzenia, otwarcie osłony lub awarię blokady. Powtarzalne ustawienia recepturowe są bezpieczniejsze niż ręczna regulacja podczas każdego zlecenia.
Ocena modernizacji powinna uwzględniać zużycie energii, koszty materiałów, przestoje, wymianę źródeł światła, serwis chłodzenia oraz ilość odpadu. Cena samej głowicy nie opisuje pełnego kosztu procesu.
Utrzymanie ruchu i monitorowanie wydajności
Głowica LED UV wymaga regularnego czyszczenia powierzchni optycznych. Pył papierowy, mgła farbowa i osady lakieru ograniczają ilość energii docierającej do wstęgi. Skutkiem może być stopniowe pogorszenie utwardzania bez widocznej zmiany ustawień maszyny.
Należy okresowo mierzyć natężenie i dawkę promieniowania w płaszczyźnie materiału. Pomiary powinny być wykonywane tym samym przyrządem, według stałej procedury. Ułatwia to wykrycie zmian wynikających ze stanu optyki, chłodzenia lub elektroniki sterującej.
Plan utrzymania ruchu powinien obejmować także przewody, złącza, filtry, wentylatory, obieg chłodziwa i działanie blokad bezpieczeństwa. System LED UV jest stabilny tylko wtedy, gdy jego warunki pracy pozostają stabilne.
Typowe wady jakościowe i działania diagnostyczne
| Objaw na produkcji | Prawdopodobna przyczyna | Działanie diagnostyczne |
|---|---|---|
| Lepka powierzchnia farby | Inhibicja tlenowa, niezgodna farba lub zbyt mała dawka | Sprawdzić formulację, zmierzyć dawkę na wstędze i porównać wynik przy różnych prędkościach |
| Słaba przyczepność do folii | Niska energia powierzchniowa podłoża lub niepełne utwardzenie | Zweryfikować przygotowanie podłoża i wykonać test przyczepności |
| Niedostateczne utwardzenie bieli | Zbyt gruba warstwa lub silne rozpraszanie UV | Sprawdzić wałek rastrowy, ograniczyć nanoszenie lub zmienić formulację |
| Zwijanie etykiety albo deformacja linera | Nadmierna temperatura wstęgi | Zmierzyć temperaturę w poprzek wstęgi oraz skontrolować chłodzenie |
| Blokowanie po przewinięciu | Niepełne utwardzenie, wysoka temperatura roli lub nadmiar lakieru | Ocenić rolę po schłodzeniu i sprawdzić pozycję utwardzania końcowego |
| Słaba przyczepność między kolorami | Zbyt silne utwardzanie międzyzespołowe | Zmniejszyć dawkę między zespołami i zweryfikować kolejność druku |
| Różny połysk na szerokości wstęgi | Nierówna emisja lub zabrudzenie optyki | Zmapować emisję na szerokości i skontrolować ustawienie głowicy |
Wnioski
Przemysłowy system LED UV do etykiet samoprzylepnych należy dobierać na podstawie najbardziej wymagających zleceń produkcyjnych. Długość fali musi odpowiadać chemii farby. Natężenie i dawka promieniowania powinny być mierzone na poziomie wstęgi. Równie istotne są temperatura podłoża, grubość warstwy farby, stabilność pasowania oraz warunki późniejszego przetwarzania etykiety.
W druku fleksograficznym wstęgi wąskiej kluczowe znaczenie mają wałek rastrowy i powtarzalność nanoszenia farby. W druku offsetowym UV istotna jest kolejność warstw oraz ich przyczepność. Dobrze zwalidowany system LED UV tworzy przewidywalny proces, który ogranicza wady utwardzania, odpady i nieplanowane korekty na maszynie.
