Systemy UV LED stosowane w druku fleksograficznym zapewniają wysoką wydajność produkcji, niskie zużycie energii oraz stabilną jakość nadruku. Jednak osiągnięcie pełnego potencjału tej technologii wymaga precyzyjnej kontroli parametrów procesu utwardzania. Najważniejszymi wskaźnikami są irradiance (natężenie promieniowania) oraz energy density (gęstość energii). To właśnie one decydują o stopniu polimeryzacji farby, przyczepności do podłoża, odporności mechanicznej nadruku oraz stabilności procesu przy różnych prędkościach produkcyjnych.
W nowoczesnym druku etykiet, opakowań elastycznych i aplikacji wąskowstęgowych sama moc lampy nie jest już wystarczającym parametrem oceny skuteczności utwardzania. Coraz większe znaczenie ma kontrolowanie rzeczywistej dawki energii docierającej do powierzchni farby oraz jej dopasowanie do rodzaju atramentu, podłoża i prędkości maszyny.
Czym jest irradiance i dlaczego ma znaczenie
Irradiance określa chwilową intensywność promieniowania UV docierającego do powierzchni materiału. Parametr ten wyrażany jest najczęściej w W/cm² lub mW/cm². W systemach LED UV odpowiada za szybkość inicjacji reakcji fotochemicznej i rozpoczęcie procesu polimeryzacji.
Jeżeli irradiance jest zbyt niskie, fotoinicjatory nie otrzymują wystarczającej ilości energii do rozpoczęcia efektywnej reakcji. Powoduje to niepełne utwardzenie powierzchni, słabą odporność na ścieranie oraz problemy z przyczepnością farby. Z kolei nadmiernie wysokie irradiance może prowadzić do bardzo szybkiego utwardzenia zewnętrznej warstwy farby, ograniczając przenikanie energii do głębszych warstw filmu farbowego.
W produkcji etykiet premium, gdzie często stosuje się grubsze warstwy bieli kryjącej lub lakierów UV, odpowiedni poziom irradiance ma bezpośredni wpływ na jakość końcowego produktu.
Znaczenie energy density w procesie utwardzania
Energy density oznacza całkowitą ilość energii UV dostarczonej do powierzchni podczas przejścia pod modułem LED. Parametr ten wyrażany jest najczęściej w mJ/cm².
O ile irradiance określa intensywność promieniowania w danym momencie, energy density pokazuje całkowitą dawkę energii otrzymaną przez farbę. W praktyce właśnie ten parametr decyduje o stopniu końcowego usieciowania powłoki.
Przy wysokiej prędkości taśmy nawet bardzo wysoka wartość irradiance może nie zapewnić odpowiedniej energy density, ponieważ czas ekspozycji jest zbyt krótki. Dlatego oba parametry zawsze powinny być analizowane razem.
Zależność pomiędzy prędkością maszyny a dawką UV
W druku fleksograficznym wydajność produkcji jest bezpośrednio związana z prędkością przesuwu wstęgi. Wraz ze wzrostem prędkości zmniejsza się czas ekspozycji farby na promieniowanie UV.
Jeżeli moc lamp pozostaje niezmieniona, energy density automatycznie maleje. W efekcie może pojawić się niedostateczne utwardzenie farby, nawet wtedy, gdy irradiance pozostaje na wysokim poziomie.
Dlatego podczas zwiększania wydajności produkcji należy jednocześnie analizować:
- prędkość wstęgi,
- irradiance,
- energy density,
- grubość warstwy farby,
- rodzaj podłoża,
- długość fali LED.
Dopiero równoczesna kontrola wszystkich tych parametrów pozwala utrzymać stabilną jakość druku.
Wpływ długości fali LED na skuteczność utwardzania
Większość przemysłowych systemów LED UV wykorzystuje długość fali 365 nm, 385 nm lub 395 nm. Każda formulacja farby została opracowana dla określonego zakresu absorpcji promieniowania.
Jeżeli długość fali nie odpowiada charakterystyce fotoinicjatorów zastosowanych w farbie, zwiększanie irradiance nie przyniesie oczekiwanych rezultatów. Energia nie zostanie efektywnie wykorzystana, a proces polimeryzacji pozostanie niepełny.
Podczas optymalizacji procesu należy więc sprawdzić zgodność farby z długością fali systemu LED UV jeszcze przed rozpoczęciem regulacji parametrów energetycznych.
Kontrola irradiance podczas druku etykiet
Produkcja etykiet samoprzylepnych wymaga bardzo wysokiej powtarzalności. Nawet niewielkie odchylenia w intensywności promieniowania mogą powodować różnice w połysku, przyczepności oraz odporności mechanicznej.
Dlatego coraz więcej drukarni wykorzystuje radiometry UV umożliwiające regularny pomiar irradiance bezpośrednio na maszynie.
Regularna kontrola pozwala wykrywać:
- zabrudzenie szyb ochronnych,
- spadek wydajności modułów LED,
- problemy z chłodzeniem,
- nierównomierną emisję promieniowania,
- pogorszenie parametrów zasilania.
Wczesna diagnostyka pozwala uniknąć kosztownych reklamacji oraz nieplanowanych przestojów.
Optymalizacja energy density dla różnych rodzajów farb
Nie wszystkie farby wymagają identycznej dawki energii.
Farby procesowe CMYK zwykle utwardzają się łatwiej niż biele kryjące, kolory metaliczne lub lakiery o wysokiej zawartości pigmentu.
Jeszcze większe wymagania stawiają farby niskomigracyjne stosowane do opakowań spożywczych. W ich przypadku pełne usieciowanie jest niezbędne zarówno dla jakości nadruku, jak i zgodności z wymaganiami dotyczącymi migracji.
Optymalizacja energy density powinna być wykonywana osobno dla każdej grupy produktów zamiast stosowania jednego uniwersalnego ustawienia lamp.
Znaczenie odległości między lampą a podłożem

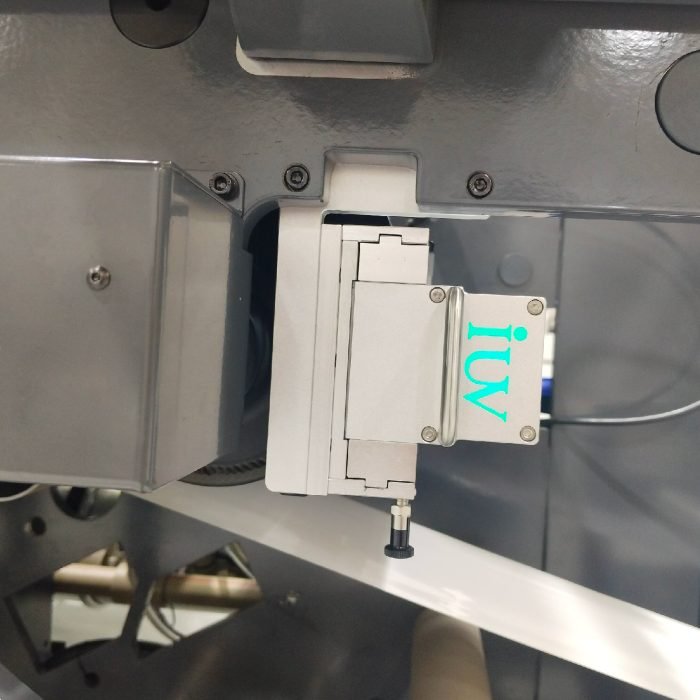

Jednym z często pomijanych parametrów jest odległość modułu LED od powierzchni materiału.
Nawet niewielka zmiana wysokości głowicy może znacząco obniżyć irradiance docierające do farby.
W maszynach fleksograficznych należy regularnie kontrolować:
- ustawienie kasety LED,
- równoległość modułu względem wstęgi,
- stabilność prowadzenia materiału,
- odległość roboczą podczas całego procesu.
Pozwala to utrzymać jednakową intensywność promieniowania na całej szerokości druku.
Wpływ chłodzenia na stabilność irradiance
Diody LED osiągają najwyższą sprawność przy określonej temperaturze pracy.
Jeżeli układ chłodzenia nie działa prawidłowo, temperatura modułu wzrasta, a rzeczywista intensywność promieniowania stopniowo spada.
W praktyce operator może nie zauważyć zmiany jakości od razu, ponieważ proces pogarsza się stopniowo.
Regularna kontrola temperatury chłodziwa, przepływu cieczy oraz czystości wymienników ciepła pozwala utrzymać stabilne irradiance przez cały okres eksploatacji systemu.
Automatyczna regulacja parametrów UV LED
Nowoczesne systemy LED UV coraz częściej współpracują z automatyką maszyny drukującej.
Sterownik może automatycznie dostosowywać moc lamp do:
- aktualnej prędkości produkcji,
- rodzaju wykonywanego zlecenia,
- szerokości zadruku,
- pokrycia farbą,
- aktywnej szerokości kasety LED.
Takie rozwiązania ograniczają zużycie energii, poprawiają stabilność procesu i zmniejszają ryzyko błędów operatora.
Najczęstsze błędy podczas optymalizacji systemów UV LED
W wielu drukarniach regulacja procesu nadal opiera się wyłącznie na zwiększaniu mocy lamp. Jest to jeden z najczęściej spotykanych błędów.
Problemy z utwardzaniem mogą wynikać z:
- niewłaściwej receptury farby,
- zbyt grubej warstwy nanoszonej przez aniloks,
- zbyt dużej prędkości taśmy,
- zabrudzonej optyki,
- nieprawidłowego chłodzenia,
- niewłaściwej odległości lampy od podłoża,
- spadku energy density mimo wysokiego irradiance.
Kompleksowa analiza całego procesu jest znacznie skuteczniejsza niż regulowanie pojedynczego parametru.
Budowa stabilnego procesu utwardzania
Najbardziej efektywne drukarnie nie opierają się wyłącznie na ustawieniach producenta urządzeń. Tworzą własne profile technologiczne dla różnych materiałów, farb i prędkości produkcyjnych.
Każdy profil zawiera wartości irradiance, energy density, długości fali LED, prędkości maszyny oraz parametry aniloksu. Dzięki temu operator może szybko dobrać optymalne ustawienia dla konkretnego zlecenia, zachowując wysoką jakość i powtarzalność produkcji.
Systematyczne pomiary radiometrem, kontrola parametrów chłodzenia, regularna konserwacja modułów LED oraz analiza wyników testów przyczepności pozwalają utrzymać stabilny proces przez wiele lat eksploatacji. W produkcji etykiet i opakowań takie podejście przekłada się na mniejszą liczbę reklamacji, wyższą wydajność linii oraz niższe koszty eksploatacyjne.
